超低溫-25°~-40°風力發電專用ups運行方案

日期：2025-09-05 15:44  瀏覽量：次

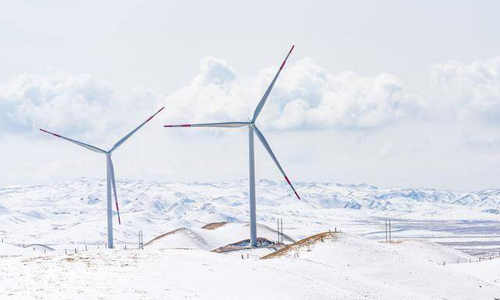

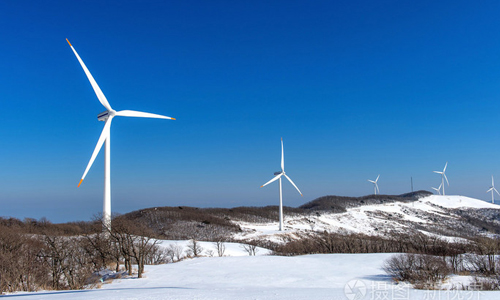

　　隨著風力發電在極寒地區的規模化部署，如我國北方、西北高原以及北歐、加拿大等嚴寒地帶，配套電力設施面臨著-25°C至-40°C超低溫環境的嚴峻考驗。不間斷電源(UPS)作為保障風力發電控制系統、變槳系統、監控通信設備可靠運行的核心設備，其在這種極端環境下的性能直接關系到整個風電機組的發電效率和運行安全。超低溫會導致常規UPS出現啟動失敗、性能衰減、元器件損壞乃至完全失效等問題。因此，需要一套從設計理念到運行維護的全面適應性解決方案。本文旨在深入探討超低溫環境下風力發電專用UPS的運行方案。

　　________________________________________

　　一、超低溫環境對UPS系統的核心挑戰

　　1. 啟動難題：電解電容在低溫下等效串聯電阻(ESR)急劇增大，容量驟減，導致充電電路無法正常工作，造成UPS開機啟動失敗。

　　2. 蓄電池性能嚴重惡化：閥控式鉛酸蓄電池(VRLA)在-20°C以下時有效容量可能降至50%以下，甚至無法放電;而鋰離子電池雖性能稍優，但仍面臨充電接受能力差、內阻增大及析鋰風險，嚴重影響后備時間。

　　3. 材料物理特性改變：塑料和金屬外殼變脆，抗沖擊和抗應力能力下降，密封材料彈性喪失，可能導致開裂和密封失效。

　　4. 元器件性能偏移：半導體器件、磁性元件的電氣特性在超低溫下發生改變，可能引發控制信號失真、驅動異常、輸出電壓不穩等問題。

　　5. 潤滑問題：冷卻風扇的軸承潤滑脂凝固，導致啟動扭矩大增，可能燒毀電機或無法啟動，影響散熱。

　　________________________________________

　　二、超低溫專用UPS的設計與運行方案

　　針對以上挑戰，本方案從熱管理、元器件選型、電池系統、結構設計和運行控制策略五個維度構建全面解決方案。

　　1. 智能分級加熱與熱管理方案

　　• 關鍵部件預加熱系統：在UPS內部關鍵區域(如主控板、功率板、電容、電池艙)嵌入PTC(正溫度系數)加熱膜或硅橡膠加熱板。系統上電后或通過遠程指令，首先啟動預熱模式，對關鍵部件進行加熱。

　　• 分級啟動邏輯：

　　1. 第一階段：加熱系統首先工作，將機箱內部溫度提升至元器件允許的低溫工作點(如-20°C)以上。

　　2. 第二階段：控制系統自檢通過后，功率電路的小電流預充電回路先行啟動，進一步為母線電容等大容量容性負載預熱。

　　3. 第三階段：當檢測到溫度達到安全閾值(如-10°C)后，系統才允許完全啟動，投入滿載運行。

　　• 保溫設計：在機箱內壁鋪設保溫隔熱材料(如阻燃型聚氨酯泡沫)，減少內部熱量散失，降低加熱能耗，維持內部溫度穩定。

　　2. 寬溫級元器件與材料選型

　　• 寬溫電容：摒棄普通電解電容，全面采用固態電容或高分子聚合物電容，其低溫特性遠優于電解液電容，能在-40°C下保持穩定容量和低ESR。

　　• 寬溫半導體與磁性元件：選擇工作溫度范圍覆蓋-40°C至+125°C的IGBT/MOSFET、控制IC和變壓器/電感。磁性元件使用耐低溫漆包線繞制。

　　• 耐低溫結構材料：機箱采用低溫韌性好的鋼材或鋁合金;密封條采用硅橡膠材料，其在超低溫下仍能保持良好的彈性，確保防護等級(IP54)不下降。

　　• 特種潤滑脂：風扇軸承使用航空級低溫潤滑脂，保證在-40°C時仍能正常啟動和運轉。

　　3. 蓄電池系統的特殊解決方案

　　這是超低溫UPS設計的重中之重。

　　• 電池艙恒溫系統：為電池組設計一個獨立、隔熱、帶主動溫控的密封艙室。艙內配備智能溫控系統，通過PTC加熱器或小型空調，將電池的工作環境溫度強制維持在+5°C至+25°C的最佳區間。這是保證電池可用容量和壽命的最有效手段。

　　• 電池類型選擇：

　　o 優選方案：磷酸鐵鋰電池(LiFePO4)：其低溫性能優于鉛酸電池，循環壽命長，且配合自帶加熱功能的智能BMS(電池管理系統)，是超低溫環境的理想選擇。

　　o 替代方案：膠體鉛酸電池：相比AGM電池，其抗低溫性能略好，但仍需配備恒溫艙。

　　• 智能BMS管理：BMS需具備低溫鎖止功能。當檢測到電池溫度低于0°C時，自動禁止充電操作，防止對電池造成不可逆損傷;僅當加熱系統將電池溫度提升至允許范圍內，才開啟充電功能。

　　4. 結構設計與防護

　　• 高防護等級(IP54)：密封設計不僅防塵防水，更能有效防止冷空氣的急速對流，有利于保溫。

　　• 防冷凝設計：通過良好的密封和內部加熱系統，使機箱內部溫度始終高于外部環境露點，從根本上杜絕內部凝露現象，避免電路短路。

　　5. 智能運行與監控策略

　　• 遠程喚醒與預加熱：在無人值守的風場，可通過遠程監控平臺，在預計需要UPS工作(如維護檢修前或惡劣天氣來臨前)的數小時前，遠程啟動加熱系統，提前為UPS“預熱”，確保隨時可用。

　　• 全面的狀態監測：內置多個溫度傳感器，實時監測機內環境、功率部件、電池艙等關鍵點的溫度，并上傳至云端SCADA系統。

　　• 自適應運行模式：在超低溫環境下，系統可自動進入一種“溫和”運行模式，適當降額使用，減少元器件應力，進一步提升可靠性。

　　________________________________________

　　三、系統集成與運維建議

　　1. 與風電控制系統的協同：UPS狀態(溫度、電池健康度、告警)應通過通信接口(如Modbus, CANopen)無縫集成至風機主控系統，成為風場智能化管理的一部分。

　　2. 維護要點：盡管設計了高可靠性，定期維護仍不可或缺。維護周期可根據環境惡劣程度適當延長。維護重點在于檢查密封條老化情況、清潔加熱器表面灰塵、校驗溫度傳感器精度及測試BMS功能。

　　________________________________________

　　四、總結與展望

　　深耕鋰電池UPS領域10余年的存能電氣認為：超低溫環境對風力發電專用UPS提出了極為苛刻的要求。一套成功的運行方案絕非簡單的部件堆砌，而是一個涉及熱力學、電化學、材料學和自動控制技術的系統性工程。

　　本方案通過：

　　• 分級加熱與保溫技術破解啟動與運行難題;

　　• 寬溫元器件與特種材料夯實硬件基礎;

　　• 電池恒溫艙與智能BMS保障儲能核心可用;

　　• 智能監控與遠程管理實現無人值守。

　　該方案能確保UPS在-40°C的極寒中依然可靠運行，為風力發電機在極端氣候下的持續發電提供堅實的電力保障。未來，隨著相變材料(PCM) 在保溫領域的應用、更先進的電池加熱技術以及AI智能溫控算法的發展，超低溫UPS的能效和可靠性將得到進一步提升，為人類在更寒冷地區開發風能資源掃清障礙。
